DTZ型

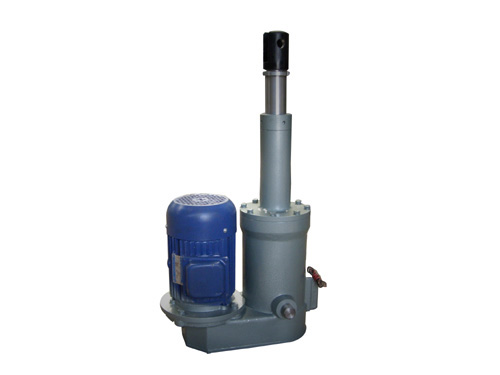

DTZ型電動推桿，主要用于風擋、漏斗開閉、亦可在送料、提升、間隙送進料、夾緊、翻轉等各種場合使用，其結構是電機、（減速機）、推桿采用平行形式邊接，其功能屬于占空間小實用型電動推桿。

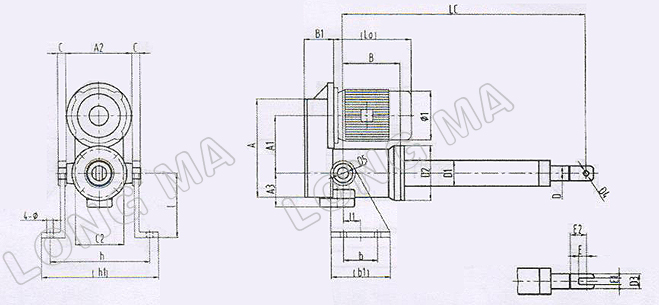

1、DTZ型電動推桿主要技術參數、外形尺寸表注：S（mm）為推桿行程，行程的確定，由于可在范圍內任選。

序號	型號	最小推力 kg.f	速度范圍 mm/s	標準行程 mm	功率 (kw)			A	A1	A2	A3	B	B1	C	D	D1	D2	D3	D4	D5	E	E1	E2	lO
序號	型號	最小推力 kg.f	速度范圍 mm/s	標準行程 mm	功率 (kw)	Lmin	Lax	A	A1	A2	A3	B	B1	C	D	D1	D2	D3	D4	D5	E	E1	E2	lO
1	DTB50	50	42	100-300	0.06	108+S	108+2S	166	89	90	71	70	54	16	23	42	85	23	8	18	18	10	28	125
2	DTB100	100	42	100-600	0.12	190+S	190+2S	207	120	135	78	109	71	20	34	57	112	34	10	25	30	16	42	200
3	DTB300	300	42	100-800	0.37	175+S	175+2S	232	135	160	86	115	76	20	40	64	130	40	12	25	30	20	42	200
4	DTB500	500	50	100-800	0.75	245+S	245+2S	283	163	175	100	172	87	25	46	80	160	46	14	35	35	20	58	265
5	DTB700	700	50	200-1000	1.10	240+S	240+2S	303	178	154	105	178	92	25	49	80	170	50	16	35	35	20	58	265
6	DTB1000	1000	50	200-1200	1.10	240+S	240+2S	303	178	154	105	178	92	25	49	80	170	50	20	35	35	32	58	265
7	DTB1600	1600	50	200-1500	2.20	292+S	292+2S	380	218	240	131	248	105	30	62	90	205	70	25	35	50	32	65	320
8	DTB2500	2500	35	200-1500	3.00	315+S	315+2S	445	241	260	180	300	113	40	74	108	242	70	30	35	50	32	70	320

2.DTZ型電動推桿支撐架安裝尺寸表

序號	型號	L	L1	h	h1	b	b1	4-φ	序號	型號	L	L1	h	h1	b	b1	4-φ
1	DTB50	80	20	140	170	50	80	9	5	DTB700	170	35	264	264	75	130	14
2	DTB100	130	37.5	210	248	75	130	14	6	DTB1000	190	47.5	284	284	93	160	14
3	DTB300	152	37.5	234	272	75	130	14	7	DTB1600	22		344	410	100	160	18
4	DTB500	170	35	224	264	75	130	14	8	DTB2500	220		374	440	100	160	18

應用場合：風擋、漏斗開閉，送料、提升、間隙送進料、夾緊、翻轉等各種運動執行機構中使用。
